De Surava modulebaan wordt digitaal bestuurd met de volgende componenten:

• DCCNext (Arcomora) voor wisselsturing met servo's met Mardec software
• DCCNext (Arcomora) voor seinsturing met Arsigdec software (zie Seinsturing onder Albulisch)
• Arduino met Arloco shield (Arcomora) voor loconet gebaseerde bezetmelding met Arloco software
• Okkie's (Arcomora) voor stroomsensing gebaseerde bezetmelding, connecteert aan de Arloco
• YD7001 (Yamorc) centrale DCC
• Laptop met Koploper voor de besturing
• Handheld (oude Fleischmann) voor handmatige bediening, geconnecteerd aan de YD7001 via Loconet

Deze foto laat vele componenten zien onder een wisselstraatmodule (in dit geval W2):

Links een Arduino met Arloco shield, via 8 grijze kabels verbonden aan een Okkie met 8 stroomsensoren. Daarnaast een DCC Next met Mardec software voor het besturen van de 4 wisselservo's onder deze module. Rechts van de DCCNext is nog een Okkie geplaatst voor nog eens 4 bezetmelders die aan de Arloco zijn gekoppeld.

De YD7001 centrale is op een eigen bord gehangen met een aan de andere kant van het bord de voedingen voor dit geheel:

15 V voor de YD7001 (H0m motoren werken prima op een voedingsspanning van 14V)

12V spanning voor de DCCNexts en de seinen van Microscale

5V spanning voor de servo's

Er gaat een voedingsspanningsstreng naar iedere module met actieve componenten (DCC+, DCC-, GND, +12, +5) via een 5 polige XLR plug aangesloten op de module. De bezetmelding gaat via een loconet kabel die ik zelf op lengte fabriceer.

De YD7001 hangt via een USB kabel aan de laptop met op die laptop een bunch software:

Mardec, Arloco, Arsigdec voor uploaden en configureren van de software van alle Arduino's

Koploper voor de sturing van de centrale

Links de 3 voedingen, standaard schakelende voedingen. Links de 15V die de YD7001 voedt, midden en rechts de 12V en 5V voedingen, alle voedingen met een common ground. Let wel, de DCC output van de YD7001 heeft geen common ground door de H-brug output schakeling en dus moeten de twee DCC outputs separaat onder de baan door.

Rechts 2 XLR pluggen, links op deze foto de vijfpolige voor de link met de voedingsplank. Rechts op de foto een 3 polige XLR plug om bezetmelding en voeding naar de naastliggende keerlusmodule te brengen.

1 oktober 2024 heb ik alle kabels aan de modules aangesloten, alle Arcomora spullen (voor wisselsturing en terugmelding) geconfigureerd en testgereden. Alles prima onder controle met koffie en koek. Zoals je ook kunt zien heb ik de voedingen op de voedingsplank wat ingepakt zodat je nooit bij de 220V aansluitingen kunt komen.

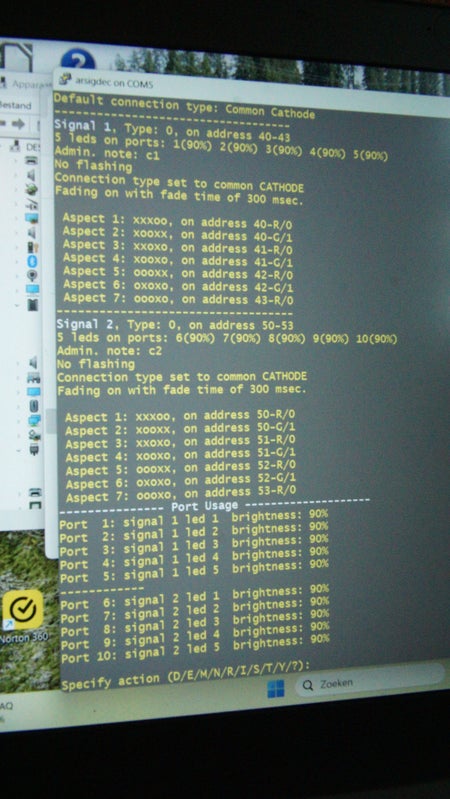

Ook in oktober 2024 is de seinsturing met Arsigdec getest en in productie genomen. Arsigdec stuurt via een 2803 (inverter) de seinen aan van 5V (Arsigdec uitgang) naar 12V (Microscale seinen).
